减震知识

橡胶隔振垫的相关知识

橡胶隔振垫的相关知识

橡胶隔振垫的相关知识

橡胶隔振垫常用于工业生产,你知道吗?

分类:

1)根据隔振垫的类型可分为平板型、压力型和剪切型。在隔振效果方面橡胶隔振垫的相关知识-苏州安嘉橡胶垫,压力式优于平板式,剪切式优于压力式。

2)根据邵氏硬度有4个0、60和80。不同邵氏硬度的隔振垫在相同载荷条件下的静压不同。

适用范围:

机械设备、仪器仪表减震和隔振。

产品说明:

1)根据产品使用形式分为单层或多层堆叠两种。多层一起使用时,各层之间用2-6mm厚的钢板隔开。

2)产品标签

一个。产品应按以下顺序标注:产品代号、隔振垫硬度、隔振垫层数、每层隔振垫基块数。湾。产品代码指定为XGD

c。标记示例:XGD46-2

表示硬度为40度橡胶隔振垫的相关知识-苏州安嘉橡胶垫,共6层,每层为2个基本块的橡胶隔振垫。

3)材料

一个。制作隔振垫的橡胶材料应为天然橡胶或合成橡胶,不得使用再生胶。

b.使用多层时,各层隔开的金属板为Q235钢。钢板表面应去毛刺、锋利,并镀锌。

4)结构

隔振垫可根据不同负载要求任意切割组合。选用多层堆垛时,层间必须用2-6mm厚的钢板隔开橡胶隔振垫的相关知识-苏州安嘉橡胶垫,基块位置居中,上下筋与钢板粘合。

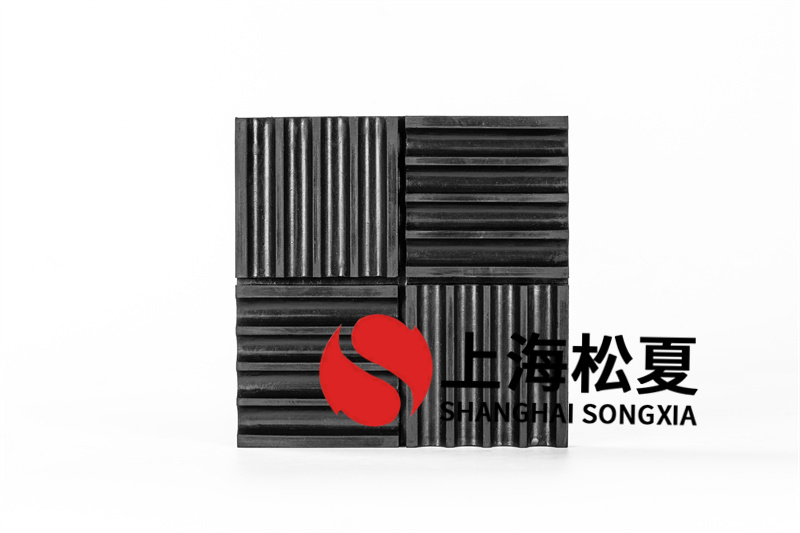

隔振垫基块尺寸:85×85×20mm

层间钢材尺寸:105×105mm

设计选择要点:

1)泵机组的隔振设计部件应根据泵的型号规格、转速、系统质量、安装位置、负荷值、频率比要求等因素进行计算。泵组的隔振频率比应为2比5橡胶隔振垫,隔振要求高的地方应取较高值。

2)卧式泵一般采用橡胶隔振垫。地面安装时,建议使用多层橡胶隔振垫或阻尼弹簧隔振器。

3)立式水泵应使用橡胶隔振器。

4)隔振元件的支撑点数量应均匀,但不少于4个。泵组各支撑点的隔振元件的类型、规格和性能应一致.

施工安装要点:

1)泵隔振装置的安装可按建筑标准设计图集《立式泵隔振及其安装》和《卧式泵隔振及其安装》施工。

2)放置隔振垫的地面应平整,无积水,避免与酸、碱、有机溶剂等物质接触。不固定直接放在地板上。

3)施工安装前,及时检查。安装时隔振构件的静压变形不应超过允许值。

4)隔振垫损坏严重,超过老化时间的,应及时更换。

产品标准《仪器设备用橡胶隔振垫》GB/T 20029-2005
