关于弹簧减震器的选型方法

关于弹簧减震器的选型方法

关于弹簧减震器的选型方法。

阻尼的选择方法弹簧减震器阻尼的种类有哪些弹簧减震器

关于弹簧减震器的选择方法:

1. 弹簧减震器负载范围选择

设备运行重量M * 130% / 减震器安装数量N=弹簧减震器负载范围;



例:风机的工作重量为:1吨;单个风扇需要安装4个弹簧减震器;单个弹簧减震器的负载是多少?

根据公式: * 130% / 4 = 325kg

查看弹簧减震器制造商的弹簧减震器规格 关于弹簧减震器的选型方法:1.范围选择设备运转,找到适合风扇的弹簧减震器规格。

2、如何确定安装的设备数量弹簧减震器:

具体方法,如果设备制造商提供此数据,将按照制造商的规定;正常情况下减震器的安装间隔不应超过2M,弹簧减震器的安装次数可据此计算;如果设备有槽钢底座足够坚固,可以适当增加弹簧减震器的安装间隔,可以适当减少减震器的安装数量。

3、弹簧减震器类型选择:

大多数情况下,弹簧减震器的作用和作用是一样的。不同类型的 减震器 的区别在于形状和结构。 弹簧减震器可分为立式弹簧减震器、抗震式减震器、限位式弹簧减震器、封闭式弹簧减震器、悬挂式弹簧减震器;以下是请简单介绍弹簧减震器类型的选择。

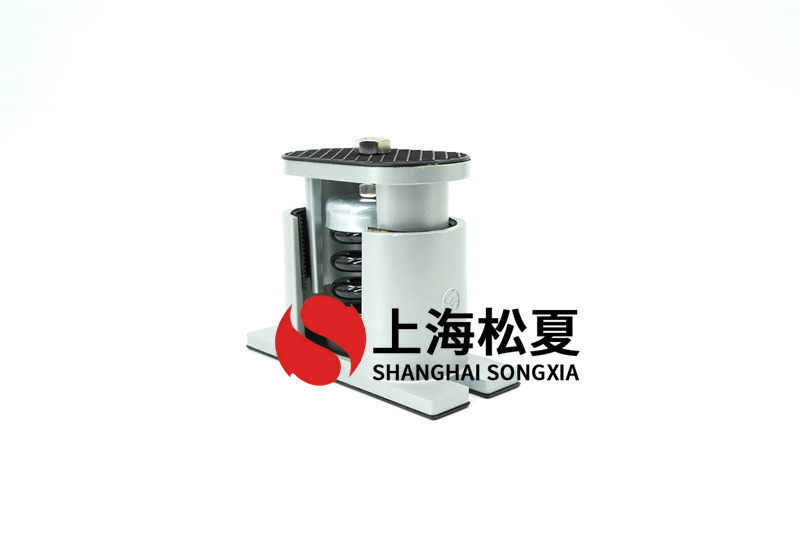

立式结构弹簧减震器具有结构简单、成本低、机位可调的特点。常见应用范围:塔式风机、水泵、发电机组等;

限位型弹簧减震器的结构特点是装有限制减震器高度的装置。机器高度变化大,设备部分结构损坏。示例:大型设备 关于弹簧减震器的选型方法:1.范围选择设备运转,如冷却水塔和水冷装置。

结构特点

抗震型弹簧减震器是装有限高装置和左右限位装置。主要用于安全等级考虑较高的高频旋转机械。

悬挂式弹簧减震器很容易理解。主要用于吊扇、吊管头等吊机的隔振。

弹簧减震器隔振效率计算:

1.计算设备的干扰频率:f=n/60(其中n为设备每分钟的转速);

2. 计算所选减振器的固有频率:f0=(1/2π)*√(g/h)。 (其中 h 是弹簧的静态位移,或压缩量)。

引入z=f/f0; 3. 使用弹簧减震器来减少设备的振动在声学上是一个主动隔振问题。根据隔振原理,力传递率η=√{[1+(z/Qm)2]/[(1-z2)2+(z/Qm)2]}。其中Qm为品质因数弹簧减震器,Qm=wM/R,(w=√(K/M)为弹簧振子的固有圆频率,M为振子质量,R为阻力系数),其中阻尼比D=引入R/2√(KM)弹簧减震器,可以得到Qm=1/2D 关于弹簧减震器的选型方法:1.范围选择设备运转,力传递率η=√{[1+4D2z2]/[(1-z2)2+4D2z2]}。根据隔振原理z=f/f0>√2弹簧减震器,而D通常较小,上述传递率公式可近似为η=1/(z2-1)得到传递率,隔振率可根据隔振率=1-传递率求得。
